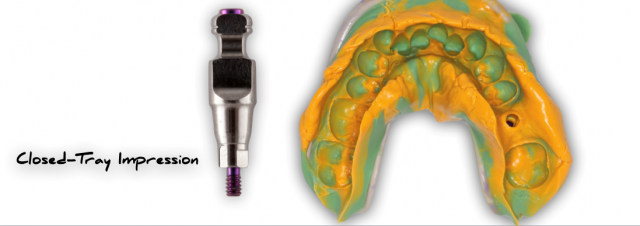

클로즈드 트레이 인상 코핑

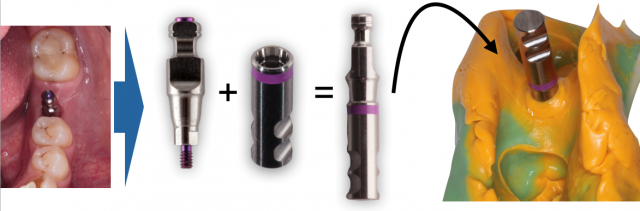

클로즈드 트레이 인상 코핑은 치과 임플란트에서 임플란트의 위치를 실험실 모델에 정확하게 전달하기 위해 정밀하게 제작된 구성 요소입니다. 이러한 특수한 도구는 세 가지 주요 요소로 구성됩니다: 임플란트 플랫폼에 안전하게 연결되는 기계식 인터페이스, 인상 재료에 삽입된 채 남아 있는 전송 본체, 그리고 임플란트 아날로그에서 분리할 수 있는 회수 메커니즘.

이 디자인은 특히 단일 유닛 복원 및 제한된 교합 공간이 있는 경우에 유용합니다. 정밀하게 가공된 표면은 주요 임플란트 시스템과 호환성을 유지하면서 아날로그 위치를 정확하게 보장합니다. Manners Technology에서는 이 부품들을 의료용 티타늄으로 ±10μm 공차로 제작하여 임상 응용에서 신뢰할 수 있는 성능을 보장합니다.

클로즈드 트레이 인상 코핑의 응용

클로즈드 트레이 인상 코핑은 임플란트 수준 인상에 대한 독특한 접근 방식을 나타내며, 개방형 트레이 시스템의 확장된 돌출과 대조되는 컴팩트하고 자가 포함된 디자인이 특징입니다. 이 정밀 구성 요소는 본질적으로 다르게 작동합니다 - 초기 트레이 제거 중에 구강 내에 남아 실험실에서 아날로그로 수동 전송됩니다. 그들의 스프링 장착 또는 마찰 맞춤 고정 메커니즘은 정밀한 위치 지정을 유지하면서 제어된 분리를 허용합니다. 클로즈드 트레이 시스템의 임상 응용은 후방 단일 크라운과 같은 공간이 제한된 상황에서 특히 강점을 보이며, 4mm 미만의 교합 공간, 제한된 구개 깊이, 전체 아치 즉시 의치 변환 등이 포함됩니다. 이 시스템은 평균 의자 시간을 5.8분에서 3.2분으로 단축시키는 간소화된 임상 프로토콜을 제공하며, 트레이 수정 요구 사항을 제거하고 단계별 치료의 초기 인상에서 귀중한 도구로 사용됩니다.

이 시스템 간의 기술적 차이는 제조 요구 사항에서 분명하게 드러납니다. 두 시스템 모두 15μm 이내의 인터페이스 정확도를 유지하지만, 클로즈드 트레이 코핑은 개방형 트레이의 ±0.5° 공차에 비해 ±0.2°의 엄격한 각도 제어를 요구하며, 이는 더 복잡한 전송 방법을 반영합니다. 이들의 특수한 고정 기능은 미세 스프링 채널, 레이저로 연마된 내부 표면, 티타늄 나이트라이드 코팅된 고정 표면, 그리고 회전을 방지하는 평면을 포함하여 2-5μm의 위치 반복성을 유지합니다. 클로즈드 트레이 시스템의 생물학적 장점으로는 제거 중 잇몸 외상 감소, 출현 프로필 보존 개선, 치유된 부위에서 연조직 붕괴 위험 감소 등이 있습니다 - 특히 0.5-1mm의 얇은 생체 유형의 경우에 유익합니다.

클로즈드 트레이 기술의 새로운 혁신은 흥미로운 미래를 예고합니다. 클로즈드와 오픈 설정 간의 변환을 허용하는 모듈형 시스템의 발전은 그들의 다목적성을 더욱 향상시킵니다. 기존의 기술적 발전은 클로즈드 트레이 시스템이 단순히 오픈 트레이 방법의 대안이 아닌, 현대 임플란트 보철학에서 고유한 장점을 지닌 정교한 솔루션으로 자리잡았음을 보여줍니다. Manners의 정밀 제조 혁신을 통해 이들은 오픈 트레이 시스템과 경쟁하기보다는 보완하는 도구로 계속 발전하여 다양한 임상 문제를 해결할 수 있는 더 넓은 범위의 옵션을 제공하며, 높은 정확도와 효율성의 기준을 유지합니다.

클로즈드 트레이 인상 코핑의 제조 공정

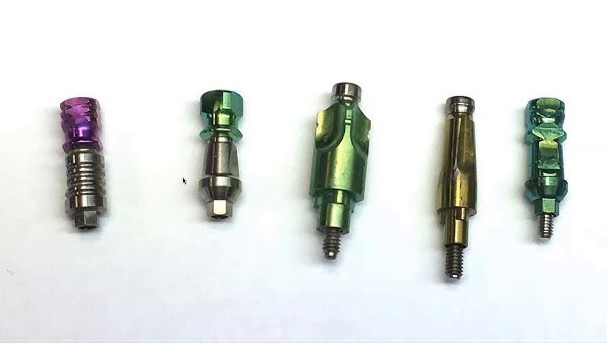

클로즈드 트레이 인상 코핑은 미세한 정밀도와 임상 기능이 결합된 치과 공학의 기적을 나타냅니다. 이 부품들은 일반적으로 높이가 4-6mm, 직경이 2.5-4mm인 세 가지 중요한 구역을 특징으로 합니다: 정확한 연결 기하학을 복제하는 임플란트 인터페이스, 고정 기능이 있는 중앙 본체, 그리고 인상 재료 적응을 위한 부드러운 전환 영역. 그들의 컴팩트한 디자인은 필요한 ±10μm 공차를 달성하는 데 필요한 복잡한 제조 공정을 나타내며, 반복되는 임상 사용을 견딜 수 있는 섬세한 고정 메커니즘을 포함합니다.

제조 여정은 인증된 티타늄 합금 막대가 철저한 재료 검증을 거치는 것부터 시작됩니다. 각 비렛은 화학 성분을 확인하기 위해 분광 분석을 받고, 내면 결함을 감지하기 위해 초음파 테스트를 거칩니다. 이는 부품들이 수많은 멸균 주기 동안 치수 안정성을 유지해야 하기 때문에 중요한 단계입니다. 원자재는 ±0.01mm 길이 공차를 유지하는 CNC 제어 톱을 사용하여 정밀하게 절단되며, 후속 가공 작업을 위한 일관된 시작 조건을 보장합니다.

Manners에서는 정밀 가공이 듀얼 스핀들 및 라이브 툴링 기능을 갖춘 첨단 스위스형 선반에서 이루어집니다. 주 스핀들은 0.3mm 직경의 미세 도구를 사용하여 임플란트 인터페이스 기하학을 만듭니다. 이 단계는 1μm 위치 정확도를 유지하는 선형 모터 드라이브와 고급 냉각 시스템을 통해 열 팽창을 제어하며, 복잡한 내부 기능을 가공합니다. 하위 스핀들은 단일 클램핑 순서로 중앙 본체와 고정 기능을 완성하여 모든 부분이 완벽하게 정렬되도록 합니다.

고정 메커니즘은 독특한 제조 문제를 제시합니다. 스프링 장착 설계의 경우, 정밀 밀링을 통해 0.3-0.5mm 너비의 채널을 만들고, 이후 전자 연마하여 스프링 이동에 영향을 미칠 수 있는 미세한 Burr를 제거합니다. 마찰 맞춤 버전은 물리적 증기 증착을 통해 티타늄 나이트라이드 코팅을 적용하여 일관된 표면 마찰을 생성하면서 생체 적합성을 유지합니다. Manners는 회전 방지 평면을 가공하는 특수 연삭 기술을 사용하여 서브 마이크론 표면 마감을 달성하고, 신뢰할 수 있는 고정을 보장합니다.

표면 마감 과정은 각 기능 구역에 맞춰 조정됩니다. 임플란트 인터페이스는 전기화학 연마를 거쳐 미러와 같은 Ra 0.4μm 마감을 이루어내어 정확한 연결 자리를 쉽게 제공하며, 박테리아 부착을 방지합니다. 반면, 중앙 본체는 제어된 미세 질감을 만들어내는 특수 연마 흐름 가공을 통해 50-100μm 표면 패턴을 형성하여 인상 재료를 최적화하면서도 회수 기능을 유지합니다. 레이저 마킹 시스템은 30μm 깊이의 정밀도로 식별 코드를 적용하여 스트레스 집중 점 없이 추적 가능성을 보장합니다.

Manners의 품질 보증 프로토콜은 부품들의 임상 중요성을 반영하여 매우 철저합니다. 각 생산 배치는 1μm 반복 정확도로 좌표 측정 기계(CMM) 검사를 받습니다. 전체 제조 공정은 정밀 공학과 임상 기능 사이의 복잡한 균형을 나타냅니다. 임플란트 인터페이스의 ±10μm 공차에서 고정 구역의 최적화된 표면 질감까지, 모든 세부 사항은 기계적 요구 사항과 생물학적 요구 사항을 모두 충족합니다.
